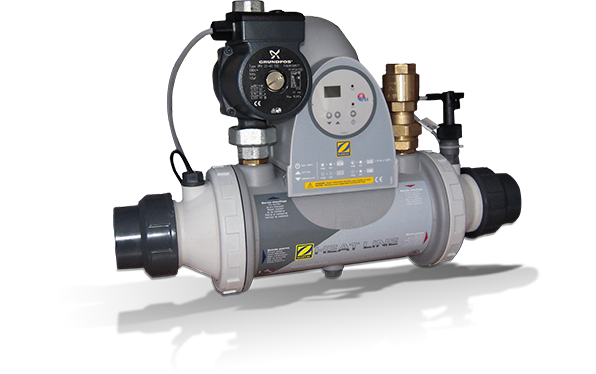

Heat Line

Multirohr-Wärmetauscher

Einen Händler suchen
Beschreibung
Kompatibel mit allen privaten Heizungsanlagen

Alle Modelle Heat Line sind mit allen privaten Heizungsanlagen kompatibel (Wärmepumpe, Heizkessel, Erdwärme, Solaranlage). Damit können Sie Sie Ihre vorhandene Heizungsanlage des Gebäudes oder erneuerbare Energien nutzen.

MEHR INFORMATIONEN

Verschiedene Versionen, für jede Installationsart geeignet

Der Schwimmbecken-Wärmetauscher Heat Line lässt sich einfach installieren und ermöglicht mehrere Konfigurationen, womit er sich an alle Installationsformen anpassen lässt.  Er ist als unbestücktes Modell ohne Umwälzpumpe lieferbar, und kann für eine leistungsstarke Anpassung an Ihre Schwimmbadanlage und komplette Anpassung an Ihre Installation ausgerüstet werden.  Er wird im Technikraum in der Nähe des Kessels am Ausgang der Filterung ohne Bypass installiert.

MEHR INFORMATIONEN

Maximale Robustheit

Seine Fertigungsqualität sichert ein Höchstmaß an Robustheit (Platten aus Titan, Gehäuse aus Noryl-Polyamid).

MEHR INFORMATIONEN

Technische Daten

Technisches Datenblatt

  • Mit allen privaten Heizungsanlagen kompatibel
  • Einfache Installation
  • Maximale Langlebigkeit
  • Unabhängig von der Installationsart bieten sich mehrere Konfigurationen an: Heat Line ohne Zirkulationsanlage, Heat Line unbestückt, Heat Line Plus
  • Temperatureinstellung: „Präzisionsthermostat“ mit digitaler Anzeige
  • Hergestellt in Europa
  • Schwimmbecken im Freien, in Innenräumen oder überdacht
  • Unterflurbecken, halb eingelassene Schwimmbecken, Aufstellbecken, Private, öffentliche Schwimmbäder.



  • Wasservolumen ab 50 bis 200 m³ (Becken im Freien für den Privatgebrauch, gemäßigtes Klima, mit Isothermabdeckung, 15. Mai bis 15. September)
  • Leistung: 20 bis 70 kW
  • Installation: im Betriebsraum, Rohrmontage
  • Stromversorgung: einphasig (230 V)

Technische Daten

Heat Line 20

Heat Line 40

Heat Line 70



Maximales Volumen (m3)*

50

120

200



Leistung mit Hauptheizung bei 90 ℃ (kW)

20

40

70



Leistung mit Hauptheizung bei 60 ℃ (kW)

8,5

17

30



Leistung mit Hauptheizung bei 45 ℃ (kW)

4

8

14



Max. Druck (Schwimmbeckenkreislauf)

2 bar

2 bar

2 bar



Zulässige Höchsttemperatur

90 ℃

90 ℃

90 ℃



Gewicht (kg) (unbestücktes Modell)

3

3

4



Gewicht (kg) (Modell ohne Zirkulationsanlage)

4

4

5



Anschlüsse



PRIMÄR Heizung

Ø 26/34 M

Ø 26/34 M

Ø 26/34 M



SEKUNDÄR Schwimmbecken

PVC Ø 63 oder 50

PVC Ø 63 oder 50

PVC Ø 63 oder 50



Durchfluss (m3/h)



PRIMÄR Heizung

0,9

1,7

3



SEKUNDÄR Schwimmbecken

10

15

20



Lastverluste (mWS)



PRIMÄR Heizung

0,15

0,2

0,3



SEKUNDÄR Schwimmbecken

0,5

0,8

1



* Becken im Freien für den Privatgebrauch, gemäßigtes Klima, mit Isothermabdeckung, 15. Mai bis 15. September

Garantie

Garantie 2 jahre
